选矿摇床
产品详情

摇床(选矿摇床、玻璃钢摇床)的结构:通常是由床面、机架和传动机构三大部分组成。除此之外还有冲水槽,给矿槽,机座等,整个床面由机架支撑或吊起,机架上装有调坡装置。

选矿摇床可以使矿粒按其密度和粒度不同而沿不同方向运动,并从给矿槽开始沿对角线呈扇形展开,依次沿床面的边沿排出,排矿线很长,能精确地产出多种质量不同的产物,如精矿、次精矿、中精矿和尾矿等。

选矿摇床被作为重选设备,曾广泛用于砂金等矿物的分选,主要用于选金或选煤等。

选矿摇床分类:矿砂选矿摇床,矿泥选矿摇床,玻璃钢选矿摇床,6-S选矿摇床,LS选矿摇床等。

  摇床(选矿摇床、玻璃钢摇床)的影响因素:

摇床运动的不对称性

它对矿粒沿纵向的选择性搬运及床层的松散影响很大。适宜的不对称性,要求既能保证较好的选择性搬运性能,又保证床层的充分松散。对较难松散和较易搬运的粗粒物料,不对称性可小些,对较易松散,但较难移动的细粒物料,不对称性大些。

冲程和冲次

它们直接决定床面的运动的速度和加速度的大小。因此,对床层的松散分层和选择性搬运也有很大的影响。最佳的冲程和冲次应使床层析离分层好,选择性运搬能力强。对粗粒物料、精选作业及负荷大的情况,采用大冲程小冲次,一般冲程为16-30毫米,冲次为200-250次/分,对细粒物料、粗选作业及负荷较小的情况,采用小冲程大冲次,一般冲程为8-10毫米,冲次为250-300次/分。

水量和坡度

它们都影响床面上横向水流速度和水层厚度,决定了横向运搬矿粒的速度和清洗作用的大小。因此是操作中经常调节的因素。增大坡度可减少水量,反之亦然。增大水量和减少坡度,可使水层变厚。操作中,水量和坡度必须很好配合。对粗粒物料、难选物料和精选作业的情况,要求较大的流速和较厚的水层,应采用小坡大水制度,对细粒物料、易选物料或粗选作业,则要求较大流速和较薄水层,应采用大坡小水制。倾角一般在0-10度,水量20-50升/分。

给矿体积和给矿浓度

两者都影响分层和运搬速度。过大的给矿体积会使床层过厚,分层变坏,运搬速度增大,从而尾矿品位升高,回收率下降。过小的给矿体积会使处理量大大降低。浓度过大,会出现沙堆,浓度过小,则可能出现拉沟现象。给矿体积与浓度应很好配合,原则是在允许的给矿体积负荷范围内,选择最佳的给矿浓度。一般,给矿浓度为15%-25%,粗粒取高值,细粒取低值。处理0.2毫米以上砂矿时,生产能力为0.7-2.3吨/台时,处理0.2毫米以下细粒物料时,生产能力为0.2-0.5吨/台时。

给矿粒度和形状

它们影响按密度分选的精确性。为此,入选前的分级、脱泥和脱粗十分必要。浑圆形粗重矿粒,不仅干扰细粒的分选。还易流失于尾矿中。若粗、圆者为脉石时,则有利于分选。微细矿泥不易沉降,易流失于尾矿中。经分级的物料,粒度均匀,操作和调整方便,粗细摇床负荷分配合理,有利于生产能力的提高。

摇床(选矿摇床、玻璃钢摇床)的应用

生产中应用的应用类型很多,从用途上分有:矿砂摇床(处理2-0.075mm粒级矿砂),矿泥摇床(处理-0.075mm粒级矿泥);选矿用摇床,选煤用摇床等.从构造上来分,因床头结构,床面形式和支撑方式不同而分为6-S摇床,云锡式摇床和弹簧摇床等.近年来在国外还推广一种悬挂式多层摇床,这种摇床在我国也己研制成功并用于生产中,此外,我国还制成一种特殊结构的离心摇床,已在选煤厂成功地应用.离心摇床是在床面作回转运动中借惯性离心力强化选别过程的设备.它的特点是用多块弧形床面(整机为3~4块刻槽床面)围成一个圆筒形,每个床面绕回转中心呈阿基米德螺线展开.因此当圆筒形回转时,矿浆及冲洗水能够沿床面横向运动.不同密度和粒度的矿粒在床面上呈扇形展开,在床面搭接的开缝处排出尾矿及中矿.重矿物被推送到精矿端排出,在整个机体外面围以圆筒形罩子,罩子 的内表面镶嵌着环形槽.不同比重的矿物进入槽中由底部孔口排出.

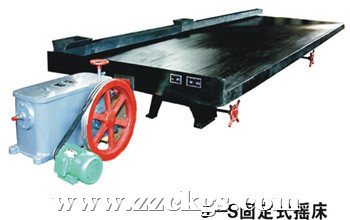

6—S摇床

这种摇床基本上是沿袭了早期威尔弗利摇床的结构形式.这种摇床主要适合选别矿砂,但亦可用为处理矿泥.横向坡度的调节范围较大(0°~10°),调节冲程容易,在改变横向坡度和冲程时,仍可保持床面运行平稳.弹簧放置在机箱内,结构紧凑,这些都是6-S摇床的优点,缺点是安装的精度要求较高,床头结构复杂,易磨损件多,在操作中不当时还容易发生折断拉杆事故,改进后的摇床在箱体外面偏心轴末端安有小齿轴油泵,进行集中润滑,箱内只有少量机油,减免了漏油事故.

多层化摇床

摇床的单机处理量小,占地面积大是妨碍它大量应用的重要缺点.为解决此项问题,选矿摇床已向多层化发展.悬挂式摇床不难提高了单位地面的处理能力,而且省去了笨重的基础,不再对建筑物有冲击振动,运转噪声小,维护简单,在基建投资和操作管理上都是有利的.

摇床类型就有上面这些了,大家在选择选矿摇床时,不能只考虑价格,一定要多考虑考虑质量,结合自己的应用,看看所选的摇床是不是能给自己带来效益,看看这选矿设备厂是不是有完善的售后服务,三思后行,这样相信大家都能找到适合自己的选矿摇床.

6-S双层摇床

传统的6-S摇床占地面积大、处理量低、客户资金投入较大,要使用6-S单层摇床的客户很是烦恼,但又没有更好的设备及方法能够解决这些问题。6-S双层摇床的推出解决了6-S单层摇床使用过程中的诸多问题。

6-S双层摇床占地面积小、处理量大、省电节能、设备成本相对低廉,具有富矿比高,选别效率高,看管容易,便于调节冲程、冲次等优点。在改变横向坡度和冲程时仍可保持床面运行平衡,弹簧放置于在箱体内,结构紧凑,并且能一次得出最终精矿和最终尾矿。

选矿摇床主要参数表

型号及规格

冲程(毫米)

冲次(次/分)

给矿粒度(毫米)

床面横向坡度(度)

处理量吨/台日

配用电动机

设备重量(吨)

外型尺寸(毫米)

型号

功率(千瓦)


9YC悬挂三层选矿摇床

8-22

270-340

0.04-0.5

0-10

9.6-2.8

Y90L-4

1.5

2.14

5725×2020×2950

6-S型选矿摇床(粗、细沙橡胶床面)

8-36

240-380

0.02-2

0-10

15-105

Y90S-4

1.1

0.85

5600×1825×1560

6-S型选矿摇床(木刻槽生漆床面)

8-36

240-380

0.02-2

0-10

15-105

Y90S-4

1.1

0.85

6-S选矿摇床(漆灰刻床面)

8-36

240-380

0.02-2

0-10

15-105

Y90S-4

1.1

0.85

6-S型选矿摇床(玻璃钢床面)

8-36

240-380

0.02-2

0-10

15-105

Y90S-4

1.1

0.9

LY4520×1825×1560选矿摇床(木刻槽生漆床面)

8-36

240-380

0.02-2

0-10

15-105

Y90S-4

1.1

1.25

LY4520×1825×1560选矿摇床(粗、细沙橡胶床面)

8-36

240-380

0.02-2

0-10

15-105

Y90S-4

1.1

1.25

LY4520×1825×1560选矿摇床(漆灰刻床面)

8-36

240-380

0.02-2

0-10

15-108

Y90S-4

1.1

1.25

5600×1825×1560

LY4520×1825×1560选矿摇床(玻璃钢床面)

8-36

240-380

0.02-2

0-10

15-108

Y100L-6

1.1

1.08

XZY2100×1050小型选矿摇床

8-28

250-450

0-4

0-8

7.2-19.2

Y90L-6

1.1

0.694

3090×1050×1033

4510B弹簧摇床

7-19

290-360

0.074-1.6

0-10

9-36

Y90S-4

1.1

0.65
