振动筛
产品详情

振动筛主要分为直线振动筛、圆振动筛、高频振动筛。振动筛按振动器的型式可分为单轴振动筛和双轴振动筛。单轴振动筛是利用单不平衡重激振使筛箱振动,筛面倾斜,筛箱的运动轨迹一般为圆形或椭圆形。双轴振动筛是利用同步异向回转的双不平衡重激振,筛面水平或缓倾斜,筛箱的运动轨迹为直线。振动筛有惯性振动筛、偏心振动筛、自定中心振动筛和电磁振动筛等类型。

直线振动筛

振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物,分别从各自的出口排出。直线振动筛(直线筛)具有稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点,是一种高效新型的筛分设备,广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。

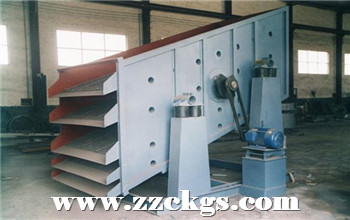

圆振动筛

圆振动筛(圆振筛)做圆形运动,是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,圆振筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。根据物料产品和用户要求,可采用高锰钢编织筛网、冲孔筛板和橡胶筛板,筛板有单层和双层两种,各类筛板均能满足筛分效果的不同要求。该系列圆振动筛为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。

   工作原理

将颗粒大小不同的碎散物料群,多次通过均匀布孔的单层或多层筛面,分成若干不同级别的过程成为筛分。大于筛孔的颗粒留在筛面上,称为该筛面的筛上物,小于筛孔的颗粒透过筛孔,称为该筛面的筛下物。实际的筛分过程是:大量粒度大小不同、粗细混杂的碎散物料进入筛面后,只有一部分颗粒与筛面接触,由于筛箱的振动,筛上物料层被松散,使大颗粒本来就存在的间隙被进一步扩大,小颗粒乘机穿过间隙,转移到下层或运输机上。由于小颗粒间隙小,大颗粒并不能穿过,于是原来杂乱无章排列的颗粒群发生了分离,即按颗粒大小进行了分层,形成了小颗粒在下,粗颗粒居上的排列规则。到达筛面的细颗粒,小于筛孔者透筛,最终实现了粗、细粒分离,完成筛分过程。然而,充分的分离是没有的,在筛分时,一般都有一部分筛下物留在筛上物中。细粒透筛时,虽然颗粒都小于筛孔,但它们透筛的难易程度不同,物料和筛孔尺寸相近的颗粒,透筛就较难,透过筛面下层的颗粒间隙就更难。

   圆振筛技术参数

型号

筛面

最大给料粒度 (mm)

处理能力(t/h)

电动机

重量(kg)

面积(m2)

倾角(° )

筛孔尺寸(mm)

型号

功率(kW)



YA1236

4.3

20

6-50

200

80-240

Y160M-4

11

4905

2YA1236

4.3

20

6-50

200

80-240

Y160M-4

11

5311

YA1530

4.5

20

6-50

200

80-240

Y160M-4

11

4675

YA1536

5.4

20

6-50

200

100-350

Y160M-4

11

5137

2YA1536

5.4

20

6-50

200

100-350

Y160L-4

15

5624

YAH1536

5.4

20

30-150

400

160-650

Y160M-4

11

5621

2YAH1536

5.4

20

30-150; 6-50

400

160-650

Y160L-4

15

6045

YA1542

6.5

20

6-50

200

110-385

Y160M-4

11

5515

2YA1542

7.2

20

30-150

200

110-385

Y160L-4

15

6098

YA1548

7.2

20

6-50

200

120-420

Y160L-4

15

5918

2YA1548

7.2

20

6-50

200

120-420

Y160L-4

15

6321

YAH1548

7.2

20

30-150

400

200-780

Y160L-4

15

6842

2YAH1548

7.2

20

30-150 ; 6-50

400

200-780

Y160L-4

15

7404

YA1836

6.5

20

30-150

200

140-220

Y160M-4

11

5205

2YA1836

6.5

20

30-150

200

140-220

Y160L-4

15

5946

YAH1836

6.5

20

30-150

400

220-910

Y160M-4

11

5900

2YAH1836

6.5

20

30-150; 6-50

400

220-910

Y160L-4

15

6353

YA1842

7.6

20

6-150

200

140-490

Y160L-4

15

5829

2YA1842

7.6

20

6-150

200

140-490

Y160L-4

15

6437

YAH1842

7.6

20

30-150

400

450-800

Y160L-4

15

6352

2YAH1842

7.6

20

30-150; 6-50

400

450-800

Y160L-4

15

7037

YA1848

8.6

20

6-50

200

150-525

Y160L-4

15

6289

2YA1848

8.6

20

6-50

200

150-525

Y160L-4

15

6624

YAH1848

8.6

20

30-150

400

250-1000

Y160L-4

15

7122

2YAH1848

8.6

20

30-150; 6-50

400

250-1000

Y160L-4

15

7740

YA2148

10

20

6-50

200

180-630

Y180M-4

18.5

9033

2YA2148

10

20

6-50

200

180-630

Y180L-4

22

10532

YAH2148

10

20

13-200

400

270-1200

Y180M-4

18.5

10430

2YAH2148

10

20

30-150; 6-50

400

270-1200

Y180L-4

22

11190

YA2160

12.6

20

6-80

200

230-800

Y180M-4

18.5

9926

2YA2160

12.6

20

6-50

200

230-800

Y200L-4

22

11249

YAH2160

12.6

20

30-150

400

350-1500

Y200L-4

30

12490

2YAH2160

12.6

20

30-150; 6-50

400

350-1500

Y200L-4

30

13858

YA2448

11.5

20

6-50

200

200-700

Y180 M -4

18.5

9834

YAH2448

11.5

20

6-50

400

310-1300

Y200L-4

30

11830

2YAH2448

11.5

20

30-150; 6-50

400

310-1300

Y200L-4

30

13012

YA2460

14.4

20

6-50

200

260-780

Y200L-4

30

12240

2YA2460

14.4

20

6-50

200

260-780

Y200L-4

30

13583

YAH2460

14.4

20

30-150

400

400-1700

Y200L-4

30

13096

相关产品

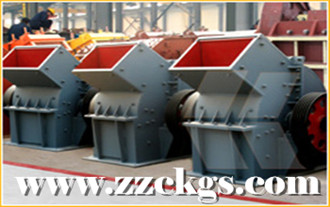

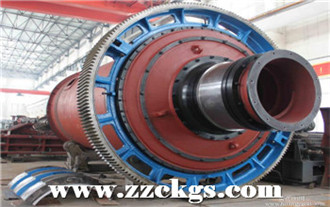

破碎机锤式破碎机球磨机
