三筒烘干机
产品详情


砂子烘干机.jpg一、三筒烘干机简介

三筒烘干机是在单筒回转烘干机基础上改进的高效节能产品。经多家行业企业应用 ,反馈良好,烘干的产品符合生产时的标准。三筒烘干机在单筒烘干机内部结构基础上进行了改进,增添了湿料入机前予烘干,湿料的烘干时间 也比之前的单筒有所延长。加上三筒烘干机的密封、保温以及合理的配套措施,三筒烘干机的生产能力比单筒的烘干机提高50%-80%,单位容积蒸发强度可达120-180kg/m3,仅耗标准煤6-8kg/T三筒烘干机技术先进、运行参数合理,操作起来简单。

二、三筒烘干机主要特点

1、设备所需投资是国外进口产品的1/6。
2、物料终水份确保0.5%以下,是干混砂浆及矿渣粉生产线首选产品。
3、筒体自我保温热效率高达70%以上(传统单筒烘干机热效率仅为35%),提高热效率35%。
4、燃料可适应煤、油、气。能烘20mm以下的块料、粒料和粉状物料。
5、比单筒烘干机减少占地50%左右,土建投资降低50%左右,电耗降低60%。
6、可根据用户要求轻松调控所要的终水份指标。
7、出气温度低,除尘设备使用时间长。
8、无需大小齿轮传动,采用托轮传动。

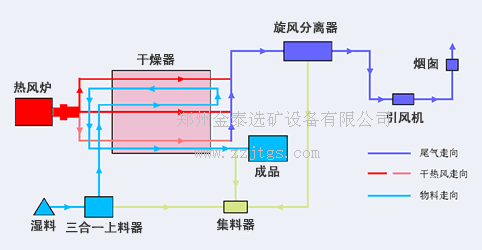

三、三筒烘干机工作原理

物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到最佳干燥状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此完成干燥目的。

四、三筒烘干机适用范围

三筒式烘干机主要用于烘干一定湿度和粒度范围内颗粒物料。如黄砂、型砂、矿渣、煤渣、锯末、木屑、小粒度粘土,以及不怕高温及烟尘弄脏的其它小颗粒物料。烘干后的物料含水量可以达到1—0.5%以下。


五、三筒烘干机主要技术参数


规格型号

φ2.0×6m

φ2.5×6.5m

φ2.7×7m

φ3×7m

φ3.2×7m

φ3.6×8m

φ4.2×8.5m

外筒直径 (m)

2.0

2.5

2.7

3

3.2

3.6

4.2

外筒长度 (m)

6

6.5

7

7

7

8

8.5

筒体容积 (m3)

18.84

31.89

40.5

49.46

56.26

81.38

118

筒体转速 (rpm)

3-10

3-10

3-10

3-10

3-10

3-10

3-10

物料停留时间 (min)

12-30

12-30

12-30

12-30

12-30

12-30

12-30

物料初水份 (%)

6-25

6-25

6-25

6-25

6-25

6-25

6-25

物料终水份 (%)

≤1

≤1

≤1

≤1

≤1

≤1

≤1

最高进气温度 (℃)

750-900℃

750-900℃

750-900℃

750-900℃

750-900℃

750-900℃

750-900℃

生产能力 (T/H)

矿渣

20-25

25-30

30-35

35-10

40-45

50-65

70-85

粉煤灰

10-17

17-21

20-25

23-27

25-30

30-45

45-63

黄沙

20-27

25-40

27-45

30-45

35-50

55-75

75-99

电动机型号

Yr160m-4

Yr132m-4E

Yr160m-4

Yr160m-4

Yr132m-5E

Yr160m-4E

Yr160m-4E

电动机功率 (kw)

7.5×2

11×2

7.5×4

7.5×4

11×4

15×4

18.5×4

减速机型号

XWD-6

XWD-6

XWD-6

XWD-6

XWD-6

XWD-8

XWD-8

减速机速比 (I)

17-29

17-29

17-29

17-29

17-29

17-29

17-29

设备重量 (T)

25

32

35

38

43

57

77
