筒式烘干机
产品详情

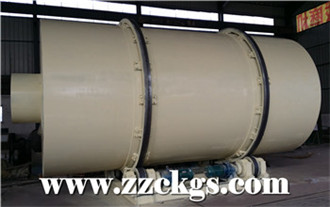

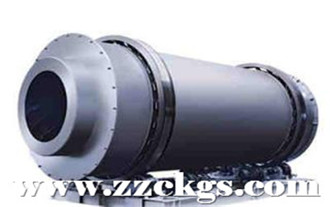

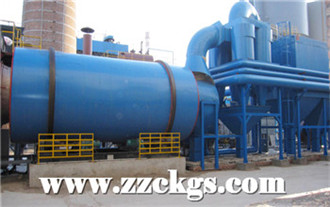

筒式烘干机  筒式烘干机是我公司在老式卧式烘干机基础上经过多次改进而定型生产的。单筒卧式烘干机主要用于选矿、建材、冶金、化工、粮食等部门烘干一定湿度或粒度的物料。回转烘干机对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,故得到普遍采用。

  筒式烘干机概述

  筒式烘干机系统是由热源、打散装置、带式上料机、进料机、回转滚筒、带式出料机、引风机、卸料器和配电柜构成的新型专用干燥设备,可广泛应用于煤泥、原煤、浮选精煤、混合精煤等煤炭行业物料及粮食、谷物的干燥;高炉矿渣、粘土、澎润土、石灰石、沙子、石英石等建筑行业物料的干燥;各种金属精矿、废渣、尾矿等选矿行业物料的干燥;以及化工行业非热敏性物料的干燥。

  单筒烘干机结构

筒式烘干机是由一个圆筒做为烘干机的主体。主体通过两端的轮带水平旋转在两端的四个托轮上,筒体的入料端设有燃油、燃汽、燃煤等热风炉装置。卸料端设有防尘罩及自动下料装置。防尘罩通过管道与除尘器相联,除尘设备、喂料设备及输送设备可根据用户工艺条件和要求另行设计。

  筒式烘干机工作原理

筒式烘干机是一种高效卧式烘干机,主要用于建材行业或冶金行业的矿渣、河沙、粘土、煤粉,金属选矿业浸出渣、粮食、谷物等物料的烘干。该高效烘干机采用新型扬料板装置,具有导向、均流、扬料等多项功能。能使物料在烘干机径向截面全面均布,料幕成为薄、均、全的状态,完全接触热气流,达到充分利用热能的目的。高效烘干机优化工艺系统参数,选用合理的运行参数,很好地解决了烘干系统的三大要素“煤、料、风”的平衡问题,从而极大地提高烘干机的热效率,大幅度提高产量,降低能耗,煤耗量和电耗量比一般烘干机降低30-70%以上,台时产量提高50-85%以上,已在水泥企业得到了广泛的应用。

筒式烘干机特点

筒式烘干机具有入料水份要求低(小于50%),结构紧凑,安装方便,运行可靠、能耗低、热效率高。物料烘干效果好,容易实现自动化控制,操作人员少等特点。

  筒式烘干机技术参数


产品规格(m)

生产能力(T/H)

主电机

主减速机

重量(T)

功率(KW)

型号

型号

速比


Ф1 × 10M

0.5-1

5.5

Y132M2-6

ZL400- Ⅱ

25

10.5

Φ1.2×10m

1-2

7.5

Y160M-6

ZL500-I

25

13.5

Φ1.5×12m

2-5

11

Y160L-6

JZQ500-Ⅲ

25

18.9

Φ1.5×15m

4-6

15

Y180L-6

JZQ500-Ⅲ

25

21

Φ1.8×12m

5-8

18.5

Y200L1-6

ZQ50-16Ⅱ

16.46

22.83

Φ2.2×12m

6-10

18.5

Y200L1-6

JZQ650-Ⅲ

31.5

37.6

Φ2.2×14m

7-12

18.5

Y200L1-6

JZQ650-Ⅲ

31.5

40

Φ2.2×16m

9-14

30

Y225M-6

JZQ750-Ⅲ

31.5

45

Φ2.4×14m

10-16

30

Y250M-6

JZQ750-Ⅲ

31.5

51

Φ2.4×18m

12-18

37

Y250M-6

ZL85-13-I

27.16

54

Φ2.4×20m

14-22

37

Y250N-6

ZL85-13-I

27.16

54.14

Φ3×20m

16-25

55

Y250M-4

ZL100-16-I

41.52

78

Φ3×25m

32-36

75

YR280M-4

ZL100-16-I

41.52

104.9
